Hoe kies je een tie-rod hydraulische cilinder en gelaste hydraulische cilinder?

Het is noodzakelijk om de toepasselijke hydraulische cilinder voor de machine te kiezen. Tie-rod en gelaste hydraulische cilinders behoren tot de meest voorkomende typen die beschikbaar zijn. Om een ​​geïnformeerde beslissing te nemen, is het essentieel om de kenmerken en verschillen van elk type grondig te begrijpen.

1. Verbindingsmethoden van hydraulische cilinders

De cilinderbuis is het hoofdlichaam van een hydraulische cilinder. De twee uiteinden zijn verbonden met de cilinderkop en de bodem van de cilinder, waardoor een afgesloten drukkamer wordt gevormd. De verbindingen tussen de cilinderbuis en de kop/onderkant kunnen worden gemaakt via methoden zoals schroefdraadverbinding, sleutelverbinding, flensaansluiting, bandstangverbinding of lassen. Tegenwoordig zullen we ons concentreren op de twee veelgebruikte typen - de -staafcilinders en gelaste cilinders.

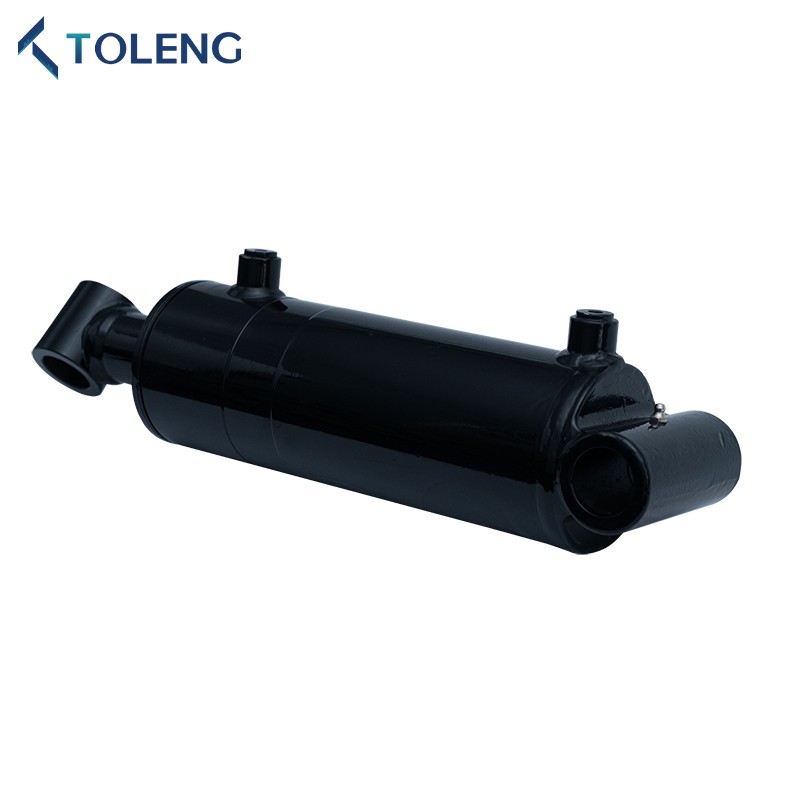

2. Laste cilinders

Ingelaste hydraulische cilinders, de achterafdekking is direct op de cilinderbuis gelast en de oliepoort wordt ook op de buis gelast. De voorklep is meestal bevestigd aan de cilinderbuis met behulp van draden of bouten.

Gelaste cilinders worden gekenmerkt door een smaller hoofdlichaam en een relatief korte totale lengte, waardoor ze nauwer kunnen passen binnen de beperkingen van mechanische ontwerpen.

Voordelen:

-Smaller externe dimensies.

-Hoge sterkte, in staat om bepaalde impactbelastingen te weerstaan.

-Smaakbare functies zoals speciale oliepoortontwerpen, unieke installatiemethoden of de toevoeging van vergrendelingskleppen.

Nadelen:

-Weld kan gemakkelijk leiden tot vervorming van de cilinderbuis.

-Difficult om te repareren -het gelaste ontwerp maakt demontage relatief uitdagend en in sommige gevallen moet de eindbedekking worden beschadigd om de cilinder te verwijderen.

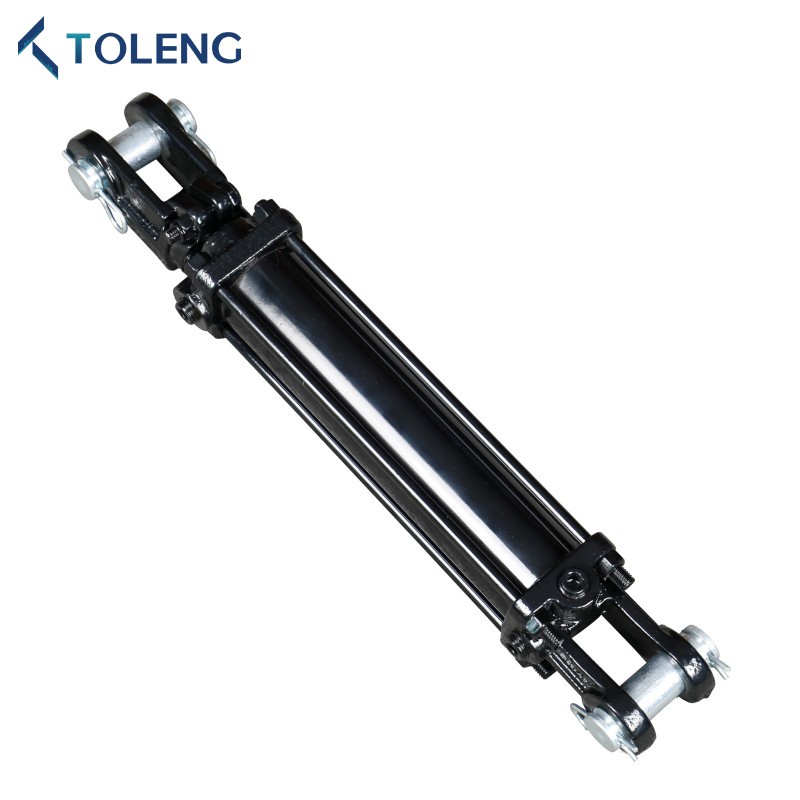

3. Tie staafcilinders

Bind staaf hydraulische cilindersGebruik trekstangen (of schroefdraadstangen) om de cilinderkop en de cilinderbodem aan elkaar te bevestigen. Deze trekstangen lopen de volledige lengte van de cilinderbuis en bouten worden gebruikt om de bodemplaat en de kop aan elkaar te repareren.

Afhankelijk van de bedrijfsdruk kunnen de tie -staven van verschillende materialen worden gemaakt. Bind stangcilinders hebben meestal statische afdichtingen om lekkage op het interface tussen de cilinderbuis en de eindbedekkingen te voorkomen.

Voordelen:

-Goedendheid en brede toepasbaarheid.

-Ematige assemblage en demontage, die onderhoud vergemakkelijkt.

-Meestal gestandaardiseerde producten-delen kunnen in massa worden geproduceerd en semi-afgewerkt of afgewerkte producten worden over het algemeen op voorraad bewaard, waardoor kortere levertijden zorgen.

Nadelen:

-De eindbladen zijn relatief groot en zwaar; Onder belasting kunnen de tie -staven verlengen, wat de effectiviteit van de afdichting kan in gevaar kunnen brengen. Dit maakt ze voornamelijk geschikt voor toepassingen voor middellange en lage druk.

-Bepaalde aanpassingsopties.

-Gerecht minder duurzaam in vergelijking met gelaste cilinders.

4. Hoe te kiezen tussen tie -staaf en gelaste cilinders

De beste oplossing is degene die het beste bij de toepassing past. Zowel tie -stang als gelaste cilinders hebben hun eigen voor- en nadelen, dus de selectie moet gebaseerd zijn op de specifieke werkomstandigheden.

KiezenBind staaf hydraulische cilindersWanneer:

-Er is voldoende installatieruimte.

-Effectief onderhoud en reparatie zijn vereist.

-De toepassing werkt onder lage druk.

-Budget-beperkingen geven de voorkeur aan een goedkoper product.

KiezenGelaste hydraulische cilindersWanneer:

-Installatieruimte is beperkt.

-Hoogte afdichting is vereist.

-De toepassing werkt onder hoge druk en vereist een hogere duurzaamheid en belastingscapaciteit.

-Speciale oliepoortconfiguraties zijn nodig of er is een vereiste om hydraulische sloten, evenwichtsklepblokken of andere gespecialiseerde componenten te installeren.
