Standaard ACL -serie gelaste hydraulische cilinder
Standaard ACL -serie gelaste hydraulische cilinder
Toleng Standard ACL -serie gelaste hydraulische cilinder is aanzienlijk belang in ons bedrijf. Onze productie- en kwaliteitssystemen zijn bedacht om elke klant het beste product te bieden dat aan hun eisen past. Het interne engineeringteam van Toleng garandeert dat de functies en materialen die zijn gekozen voor elke standaard ACL-serie gelaste hydraulische cilinder het optimale ontwerp voor uw toepassing vertegenwoordigen.
Stuur onderzoek
Productomschrijving
Toleng Standard ACL -serie gelaste hydraulische cilinder is ontworpen voor zware toepassingen, veel gebruikt in elke branche. Elke cilinder ondergaat rigoureuze tests die de industriële normen overschrijdt en maximaal betrouwbaarheid en prestaties zorgt. Onze gelaste hydraulische cilinders bieden een reeks specificaties om aan specifieke eisen van de klant te voldoen.
Standaard ACL -serie gelaste hydraulische cilindertoepassing
Toleng Standard ACL-serie gelaste hydraulische cilinder is bedacht voor zware toepassingen en wordt in elke branche uitgebreid gebruikt. Het biedt betrouwbare prestaties en efficiënte werking voor optimale productiviteit.
Standaard ACL -serie gelaste hydraulische cilinderspecificatie
1. BESTRECTIE: zware gelaste constructie
2. Werkdruk: 3000 psi
3. Rod uiteinde: ductiel ijzer, vrouwelijke vrouwelijke schommel, verstelbaar met vergrendelingsbout
4.Piston: ductiel ijzer, voor verhoogde duurzaamheid
5.Tube: staal, aangescherpt en precisie afgewerkt
6.gland: schroefdraad
7.Pin: staal, zinkvermeld
8. SEALS: Hallite, Aston, NOK, DZ, enz. Topkwaliteit. Aanpasbaar.
9.Paint: zwart, groen, rood, geel, enz. Aangepaste kleuren zijn beschikbaar.
2. Werkdruk: 3000 psi
3. Rod uiteinde: ductiel ijzer, vrouwelijke vrouwelijke schommel, verstelbaar met vergrendelingsbout
4.Piston: ductiel ijzer, voor verhoogde duurzaamheid
5.Tube: staal, aangescherpt en precisie afgewerkt
6.gland: schroefdraad
7.Pin: staal, zinkvermeld
8. SEALS: Hallite, Aston, NOK, DZ, enz. Topkwaliteit. Aanpasbaar.
9.Paint: zwart, groen, rood, geel, enz. Aangepaste kleuren zijn beschikbaar.
Standaard ACL -serie gelaste hydraulische cilinder technische parameters
| DEEL NUMMER |
Insider DIAMETER |
BUITENSTAANDER DIAMETER |
*A | B | C | D | *E | F | G | H | I | J | K | L | HENGEL DRAAD |
HENGEL DIAMETER |
HAVEN |
| TACL15- | 1.50 " | 2,00 " | 10.25 " | 1.50 " | 0.76 " | 1.62 " | 4.50 " | 1.87 " | 0.87 " | 1.75 " | 2,00 " | 1.62 " | 0.93 " | 1.87 " | 0,875-14unf | 1,00 " | SAE#6 |
| Tacl20- | 2,00 " | 2.50 " | 10.25 " | 2,00 " | .01 " | 2.12 " | 3.62 " | 2.25 " | 1.12 " | 2.12 " | 2.62 " | 2.12 " | 0.81 " | 2.06 " | 1.125-12unf | 1.12 " | SAE#8 |
| TACL25- | 2.50 " | 3.00 " | 10.25 " | 2,00 " | .01 " | 2.12 " | 3.62 " | 2.25 " | 1.12 " | 2.12 " | 2.62 " | 2.12 " | 0.81 " | 2.06 " | 1.125-12unf | 1.25 " | SAE#8 |
| Acad3- | 3.00 " | 3.50 " | 10.25 " | 2,00 " | .01 " | 1.87 " | 3.62 " | 2.25 " | 1.12 " | 2.62 " | 2.62 " | 2.12 " | 0.87 " | 2.18 " | 1.250-12unf | 1.50 " | SAE#8 |
| Tacl35- | 3.50 " | 4,00 " | 10.25 " | 2,00 " | .01 " | 1.87 " | 3.62 " | 2.50 " | 1.12 " | 2.62 " | 2.75 " | 2.12 " | 0.93 " | 2.18 " | 1.500-12unf | 1.75 " | SAE#8 |
| TACL40- | 4,00 " | 4.50 " | 12.25 " | 2.25 " | .01 " | 1.75 " | 3.62 " | 2.50 " | 1.12 " | 2.62 " | 2.75 " | 2.12 " | 1,00 " | 2.18 " | 1.500-12unf | 2,00 " | SAE#8 |
| *Voor 8,00 "slag:*a = 12.25" | |||||||||||||||||
| *Voor 8,00 "slag:*E = 6,50" (1,50 "boring) E = 5.62" (2,00 "tot 4,00" boring) | |||||||||||||||||
| Afdichttemperatuurbereik: -30 ℃/+100 ℃ (-22F/+212F) | |||||||||||||||||
| Afdichtmaximale snelheid: 3 ft/sec | |||||||||||||||||
| Maximaal ingetrokken werkdruk = 3000 psi | |||||||||||||||||
| Afmetingen *A en *E zijn voor referenties alleen als Clevis is verstelbaar | |||||||||||||||||
| Verstelbare vrouwelijke cilinder | |||||||
| Onderdeelnummer | HENGEL DIAMETER |
Boring en beroerte | Afmetingen | Poortgrootte | PIN MAAT |
GEWICHT (Lbs) |
|
| Ingetrokken | VERLENGD | ||||||
| Over 304 | 1 " | 1.5 "x4" | 14-1/4 " | 18-1/4 " | SAE#6 | 3/4 " | 10 |
| Over 3066 | 1.5 "x6" | 16-1/4 " | 22-1/4 " | 11 | |||
| Landbouw3008 | 1.5 "x8" | 18-1/4 " | 26-1/4 " | 12 | |||
| Tacl30-1508-ASA | 1.5 "x8" | 20-1/4 " | 28-1/4 " | 13 | |||
| Landbouw3010 | 1.5 "X10" | 20-1/4 " | 30-1/4 " | 13 | |||
| Landbouw3012 | 1.5 "x12" | 22-1/4 " | 34-1/4 " | 15 | |||
| Landbouw3014 | 1.5 "x14" | 24-1/4 " | 38-1/4 " | 16 | |||
| Landbouw3016 | 1.5 "x16" | 26-1/4 " | 42-1/4 " | 17 | |||
| Landbouw3018 | 1.5 "x18" | 28-1/4 " | 46-1/4 " | 18 | |||
| Landbouw3020 | 1.5 "X20" | 30-1/4 " | 50-1/4 " | 20 | |||
| Landbouw3024 | 1.5 "x24" | 34-1/4 " | 58-1/4 " | 22 | |||
| Landbouw3028 | 1.5 "x28" | 38-1/4 " | 66-1/4 " | 25 | |||
| Landbouw3030 | 15 "x30" | 40-1/4 " | 70-1/4 " | 26 | |||
| Landbouw3032 | 1.5 "X32" | 42-1/4 " | 74-1/4 " | 27 | |||
| Landbouw3034 | 1.5 "X34" | 44-1/4 " | 78-1/4 " | 28 | |||
| Landbouw3036 | 1.5 "x36" | 46-1/4 " | 82-1/4 " | 29 | |||
| Accil30-2004 | 1-1/8 " | 2 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 16 |
| Accil30 OR006 | 2 "x6" | 16-1/4 " | 22-1/4 " | 17 | |||
| Landbouw30388 | 2 "x8" | 18-1/4 " | 26-1/4 " | 19 | |||
| Tacl30-2008-ASA | 2 "x8" | 20-1/4 " | 28-1/4 " | 20 | |||
| T4cl30-2010 | 2 "X10" | 20-1/4 " | 30-1/4 " | 20 | |||
| TAC430-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 22 | |||
| TACL3Q-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 24 | |||
| ACAD3-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| ACAD3-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 27 | |||
| Acrum3-3020 | 2 "X20" | 30-1/4 " | 50-1/4 " | 28 | |||
| Acad30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| Acad30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| Acad3-0030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| ACAD3-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| ACAD3-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 39 | |||
| ACAD3-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 41 | |||
| Verstelbare vrouwelijke cilinder | |||||||
| Onderdeelnummer | HENGEL DIAMETER |
Boring & HARTINFARCT |
Afmetingen | Poortgrootte | PIN MAAT |
GEWICHT (Lbs) |
|
| Ingetrokken | VERLENGD | ||||||
| Landbouw303504 | 1-1/4 " | 2.5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 19 |
| Landbouw303506 | 2.5 "x6" | 16-1/4 " | 22-1/4 " | 21 | |||
| Landbouw30-2508 | 2.5 "x8" | 18-1/4 " | 26-1/4 " | 23 | |||
| TACL30-2508ASAE | 2.5 "x8" | 20-1/4 " | 28-1/4 " | 23 | |||
| Landbouw3010 | 2.5 "X10" | 20-1/4 " | 30-1/4 " | 24 | |||
| Landbouw3012 | 2.5 "x12" | 22-1/4 " | 34-1/4 " | 26 | |||
| Landbouw3014 | 2.5 "x14" | 24-1/4 " | 38-1/4 " | 28 | |||
| Accil30-2516 | 2.5 "x16" | 26-1/4 " | 42-1/4 " | 30 | |||
| Accil30-2518 | 2.5 "x18" | 28-1/4 " | 46-1/4 " | 32 | |||
| Landbouw3020 | 2.5 "X20" | 30-1/4 " | 50-1/4 " | 34 | |||
| Landbouw3024 | 2.5 "x24" | 34-1/4 " | 58-1/4 " | 38 | |||
| Landbouw3028 | 2.5 "x28" | 38-1/4 " | 66-1/4 " | 42 | |||
| Landbouw3030 | 2.5 "X30" | 40-1/4 " | 70-1/4 " | 44 | |||
| Accrecy3032 | 2.5 "X32" | 42-1/4 " | 74-1/4 " | 46 | |||
| Accil30-2534 | 2.5 "X34" | 44-1/4 " | 78-1/4 " | 48 | |||
| Accil30-2536 | 2.5 "x36" | 46-1/4 " | 82-1/4 " | 49 | |||
| Landbouw3-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 24 |
| Landbouw3-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 26 | |||
| Landbouw3-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 29 | |||
| Tacl30-3008-ASA | 3 "x8" | 20-1/4 " | 28-1/4 " | 29 | |||
| Acad3-3010 | 3 "x10" | 20-1/4 " | 30-1/4 " | 31 | |||
| ACAD3-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 34 | |||
| ACAD3-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 36 | |||
| ACAD3-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 39 | |||
| ACAD3-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 41 | |||
| Acrum3-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 43 | |||
| ACAD3-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 48 | |||
| ACAD3-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 53 | |||
| ACAD3-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 56 | |||
| ACAD3-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 58 | |||
| ACAD3-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 61 | |||
| ACAD3-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 63 | |||
| Verstelbare vrouwelijke cilinder | |||||||
| Onderdeelnummer | HENGEL DIAMETER |
Boring en beroerte | Dimen sions | Poortgrootte | PIN MAAT |
Gewicht (pond) | |
| Ingetrokken | VERLENGD | ||||||
| Landbouw3-3504 | 1-3/4 " | 3.5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 29 |
| Landbouw3-3506 | 3.5 "x6" | 16-1/4 " | 22-1/4 " | 32 | |||
| Landbouw3-3508 | 3.5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TACL30-3508-ASA | 3.5 "x8" | 20-1/4 " | 28-1/4 " | 36 | |||
| Landbouw3-3510 | 3.5 "X10" | 20-1/4 " | 30-1/4 " | 38 | |||
| Landbouw3-3512 | 3.5 "x12" | 22-1/4 " | 34-1/4 " | 41 | |||
| Landbouw3-3514 | 3.5 "x14" | 24-1/4 " | 38-1/4 " | 44 | |||
| Landbouw3-3516 | 3.5 "x16" | 26-1/4 " | 42-1/4 " | 47 | |||
| Landbouw3-3518 | 3.5 "x18" | 28-1/4 " | 46-1/4 " | 50 | |||
| Landbouw3-3520 | 3.5 "X20" | 30-1/4 " | 50-1/4 " | 53 | |||
| Landbouw3-35524 | 3.5 "x24" | 34-1/4 " | 58-1/4 " | 59 | |||
| Landbouw3-3528 | 3.5 "x28" | 38-1/4 " | 66-1/4 " | 65 | |||
| Landbouw3-3530 | 3.5 "X30" | 40-1/4 " | 70-1/4 " | 68 | |||
| Landbouw3-3532 | 3.5 "X32" | 42-1/4 " | 74-1/4 " | 71 | |||
| Landbouw3-3534 | 3.5 "X34" | 44-1/4 " | 78-1/4 " | 75 | |||
| Landbouw3-3536 | 3.5 "X36" | 46-1/4 " | 82-1/4 " | 78 | |||
| Acrum3-4004 | 2 " | 4 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 35 |
| Acrum3-4006 | 4 "x6" | 16-1/4 " | 22-1/4 " | 38 | |||
| Acrum3-4008 | 4 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TACL30-4008-ASA | 4 "x8" | 20-1/4 " | 28-1/4 " | 43 | |||
| Accil3-4010 | 4 "x10" | 20-1/4 " | 30-1/4 " | 46 | |||
| ACAD3-4012 | 4 "x12" | 22-1/4 " | 34-1/4 " | 49 | |||
| ACAD3-4014 | 4 "x14" | 24-1/4 " | 38-1/4 " | 53 | |||
| Accil3-4016 | 4 "x16" | 26-1/4 " | 42-1/4 " | 57 | |||
| Acad3-4018 | 4 "x18" | 28-1/4 " | 46-1/4 " | 60 | |||
| Acad3-420 | 4 "x20" | 30-1/4 " | 50-1/4 " | 64 | |||
| Accil3-4024 | 4 "x24" | 34-1/4 " | 58-1/4 " | 71 | |||
| Landbouw3-4028 | 4 "x28" | 38-1/4 " | 66-1/4 " | 79 | |||
| Acad3-4030 | 4 "x30" | 40-1/4 " | 70-1/4 " | 83 | |||
| ACAD3-4032 | 4 "x32" | 42-1/4 " | 74-1/4 " | 86 | |||
| Landbouw3-4034 | 4 "x34" | 44-1/4 " | 78-1/4 " | 90 | |||
| Acad3-4036 | 4 "x36" | 46-1/4 " | 82-1/4 " | 94 | |||

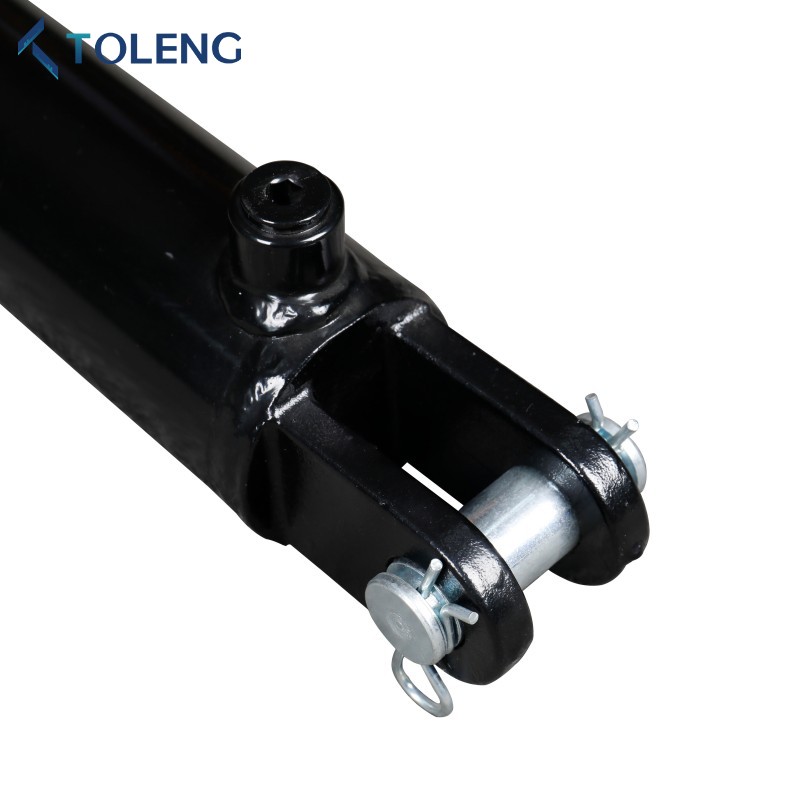

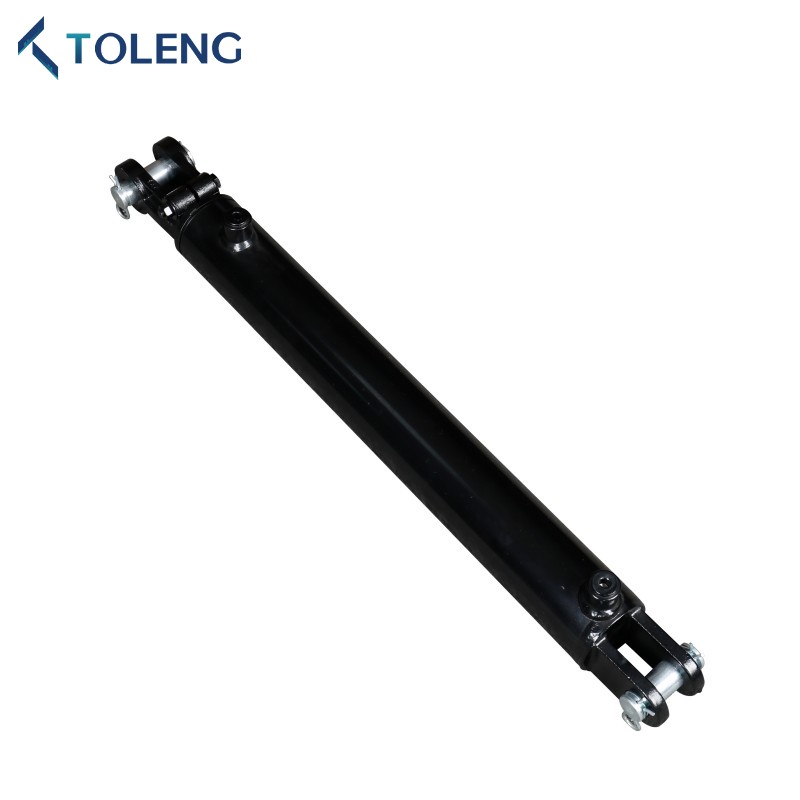

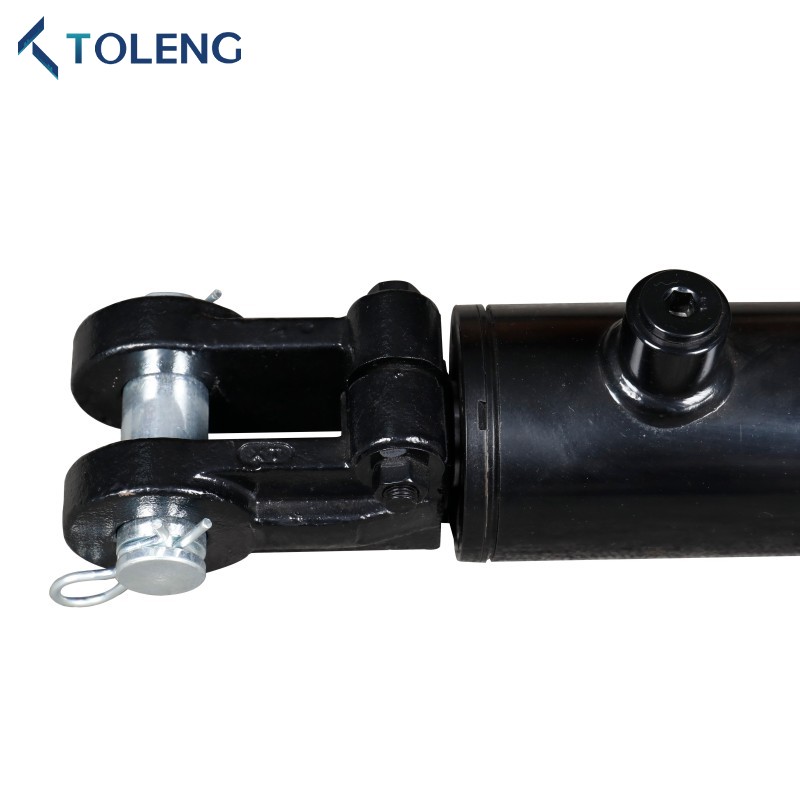

Standaard ACL -serie gelaste hydraulische cilinderdetails
